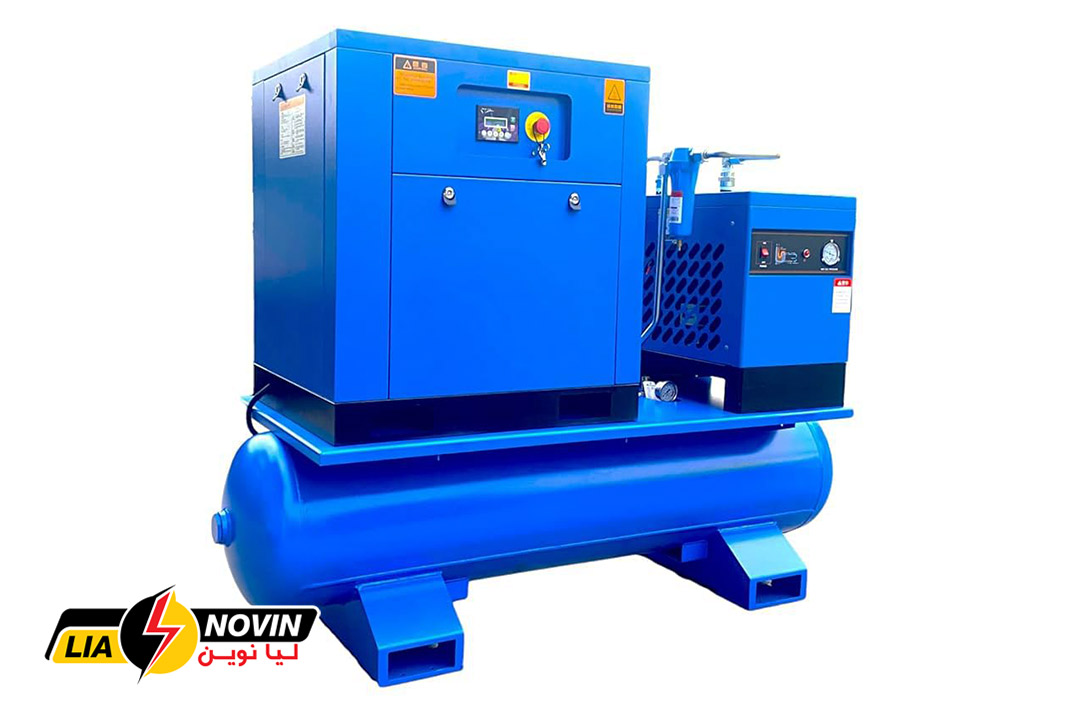

کمپرسور باد سه فاز و تک فاز چیست و چگونه کار میکند؟
کمپرسور باد دستگاهی است که بر پایه اصول ترمودینامیک کار میکند. این دستگاه با دریافت انرژی مکانیکی از یک موتور الکتریکی (که خود میتواند از نوع الکترو موتور سه فاز پرتوان یا تک فاز کمتوان باشد)، حجم مشخصی از هوا را از اتمسفر مکش کرده و با کاهش فضای در دسترس آن، فشارش را افزایش میدهد. این هوای فشرده شده سپس در یک مخزن ذخیره (رسیور) انباشته میشود تا به عنوان منبعی پایدار برای تامین انرژی عملگرهای پنوماتیک در سراسر خط تولید استفاده شود. راندمان این تبدیل انرژی بسته به نوع و طراحی کمپرسور میتواند متغیر باشد، و همین جاست که نقش طراحی و خرید تابلو برق کمپرسور باد سه فاز و تک فاز در بهینهسازی این راندمان پررنگ میشود.
کاربردهای گسترده کمپرسور در صنایع مختلف
- صنایع خودروسازی و فلزات: از طریق درایو ابزارهای پنوماتیک پیچیده مانند میخکوبها، چکشهای سنگین، دستگاههای رنگپاشی اتوماتیک و سیستمهای قالبگیری.
- صنایع غذایی، دارویی و بهداشتی: در خطوط بستهبندی استریل، دستگاههای پرکن و دربند، سیستمهای انتقال مواد حساس و محیطهای تولیدی که خلوص هوا ضروری است.
- صنایع نفت، گاز و پتروشیمی: برای به حرکت درآوردن ابزارهای کنترل ولووهای بزرگ، سیستمهای پاکسازی و عملیات در محیطهای با شرایط ویژه.
- معادن و پروژههای عمرانی: تامین انرژی دریلهای حفاری سنگ، تجهیزات تخریب و سیستمهای پاشش مواد.
- کارگاههای خدمات عمومی و تعمیرگاهی: استفاده روزمره در تعمیرگاههای خودرو برای پرکردن لاستیک، کار با آچارهای بادی و تمیزکاری سطوح.
مزایای استفاده از سیستمهای پنوماتیک (هوای فشرده)
- ایمنی ذاتی: عدم خطر آتشسوزی یا انفجار در محیطهای عادی.
- سادگی طراحی و کنترل: عملگرهای خطی و دورانی ساده و قابل اطمینان.
- انعطافپذیری: قابلیت استفاده در محیطهای دشوار (دمای بالا، فضای انفجاری با تجهیزات ویژه).
- ذخیره انرژی: امکان ذخیره هوای فشرده در منبع برای استفاده در زمان اوج مصرف یا قطع برق.
انواع کمپرسور باد و اهمیت تطابق تابلو برق با کمپرسور
انتخاب صحیح تابلو برق کمپرسور باد مستلزم شناخت دقیق نوع کمپرسور است. کمپرسورها عمدتاً در دو دسته کلی جابجایی مثبت و دینامیکی قرار میگیرند.

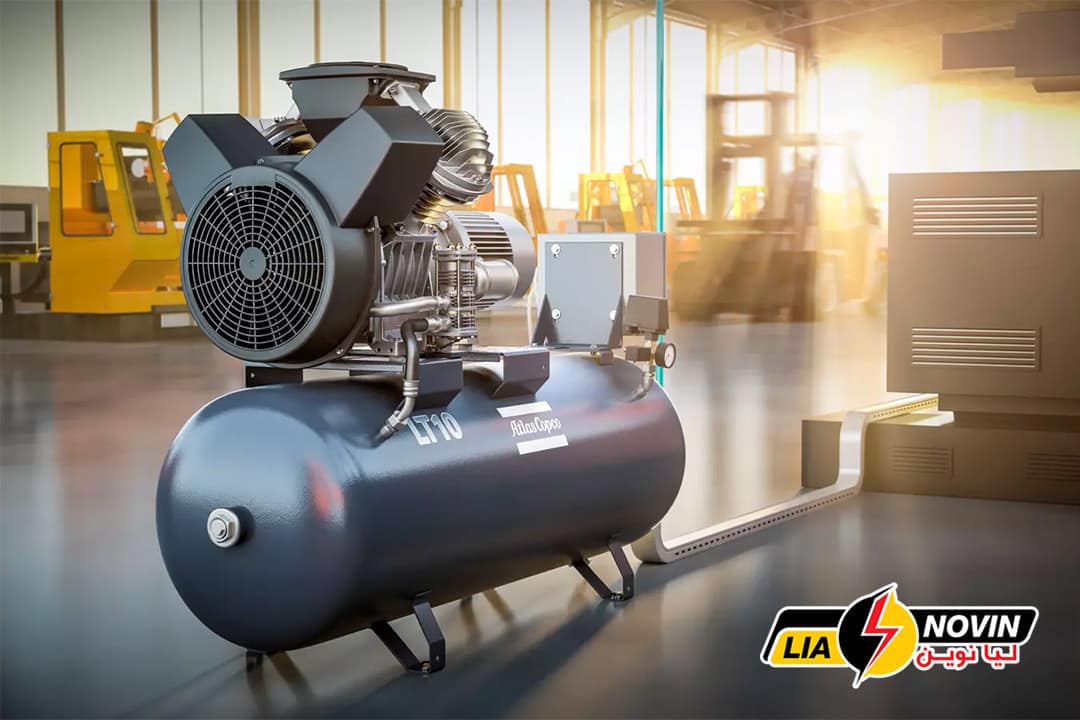

کمپرسورهای جابجایی مثبت رایجترین نوع هستند. در این دسته، کمپرسورهای پیستونی (یا بازو) قرار دارند که با حرکت رفت و برگشتی پیستون در داخل سیلندر کار میکنند. آنها قادر به تولید فشارهای بسیار بالا (حتی بالای ۱۵۰ بار) هستند اما معمولاً صدای بیشتری دارند و هوای خروجیشان دارای پالس است. کمپرسورهای پیچی (اسکرو) با دو روتور مارپیچ که در هم میچرخند، هوایی پیوسته و یکنواخت با لرزش و صدای کمتر تولید میکنند و برای مصارف صنعتی مداوم ایدهآل هستند. کمپرسورهای پرهای نیز با روتوری مجهز به پرههای کشویی کار میکنند و ساختاری ساده دارند.

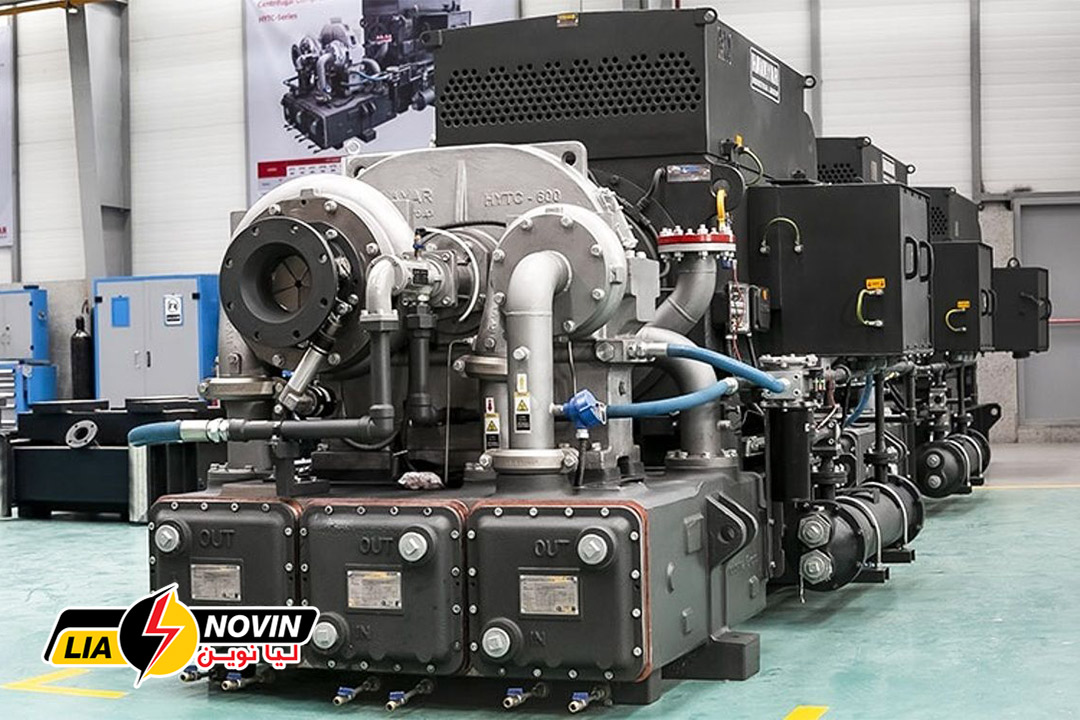

در سوی دیگر، کمپرسورهای دینامیکی مانند انواع گریز از مرکز قرار دارند که با شتاب دادن به هوا توسط یک پروانه پرسرعت و سپس تبدیل این سرعت به فشار عمل میکنند. این کمپرسورها برای تامین دبی بسیار بالا طراحی شدهاند.
یک تقسیمبندی حیاتی دیگر، تفاوت بین کمپرسورهای روغنی و بدون روغن (Oil-Free) است. کمپرسورهای بدون روغن برای صنایع حساسی که آلودگی هوای فشرده به روغن غیرقابل قبول است (مانند صنایع غذایی، دارویی و الکترونیک) ضروری هستند. طراحی تابلو برق برای هر یک از این انواع، ملاحظات خاص خود را میطلبد.
تابلو برق کمپرسور باد – مغز متفکر سیستم
تابلو برق کمپرسور باد سه فاز و تک فاز، سیستمی یکپارچه است که وظایف حیاتی زیر را بر عهده دارد:
- راهاندازی و توقف کنترلشده موتور کمپرسور با استفاده از بهینهترین روش.
- تنظیم و تثبیت فشار خروجی (Pressure Control) با استفاده از حلقه کنترلی مبتنی بر فشارسنج و روشهایی مانند Load/Unload یا کنترل دور متغیر (VFD).
- حفاظت همهجانبه از موتور در برابر اضافه بار، خطای فاز، ولتاژ نامتعادل و از کمپرسور در برابر overheating، فشار بیش از حد و کاهش سطح روغن.
- مدیریت سیکل کار و تعویض خودکار بین کمپرسورها در سیستمهای چندتایی (Multi-compressor Control) برای افزایش عمر و بهرهوری.
- مانیتورینگ و ارتباطات برای نمایش پارامترها، ثبت داده و اتصال به سیستم مدیریت انرژی.
تجهیزات پیشرفته داخل تابلو برق کمپرسور باد
یک تابلو برق کمپرسور باد با کیفیت، از همکاری چندین بخش مجزا اما هماهنگ تشکیل شده است:
- بخش تغذیه و قدرت: این بخش شامل کنتاکتورهای قدرت مستحکم برای تحمل جریان راهاندازی و کار مداوم، رلههای اضافه بار حرارتی یا کلیدهای حفاظت موتور (MPCB) برای محافظت در برابر جریان اضافی طولانیمدت، و کلیدهای اصلی (MCB/MCCB) برای حفاظت نهایی در برابر اتصال کوتاه میباشد.
- بخش کنترل و فرمان: هسته این بخش میتواند یک کنترلر فشار ساده (Pressure Switch) یا یک کنترل کننده منطقی قابل برنامهریزی (PLC) برای سیستمهای پیشرفته باشد. تایمر تاخیر راهاندازی مجدد برای جلوگیری از استارت زودهنگام پس از قطع برق، شستیهای اضطراری (E-Stop) و چراغهای نشانگر وضعیت نیز در این بخش قرار میگیرند.
- تجهیزات اختصاصی و حفاظتی کمپرسور: برای کمپرسورهای روغنی، رله یا سنسور محافظت از فشار روغن حیاتی است. سنسورهای دمای سیمپیچ موتور یا بخشهای داغ کمپرسور و کنترلر تخلیه اتوماتیک کندانس از دیگر تجهیزات مهم این بخش هستند.
- مبدلها و درایوهای هوشمند: درایوهای کنترل سرعت متغیر (VFD/اینورتر) برای تنظیم دقیق دور موتور کمپرسورهای پیچی و صرفهجویی انرژی کلیدی هستند. سافت استارترها نیز برای ایجاد راهاندازی نرم در کمپرسورهای پیستونی بزرگ به کار میروند.
مراحل طراحی و ساخت تابلو کمپرسور باد توسط لیا نوین
فرآیند ساخت سفارشی یک تابلو برق در شرکت لیا نوین، یک چرخه کاملاً نظاممند و مبتنی بر استانداردهای بینالمللی است که در چندین مرحله کنترلشده انجام میپذیرد.
- مطالعات و آنالیز مشخصات فنی: این مرحله بنیادیترین قسمت کار است. مهندسین لیانوین با دقت تمام، مشخصات فنی موتور الکتریکی کمپرسور (ولتاژ، جریان، توان، ضریب توان)، ویژگیهای ذاتی کمپرسور (نوع، حداکثر دبی، محدوده فشار کاری، روش کنترل داخلی) و نیز شرایط محیطی محل نصب (دما، رطوبت، وجود مواد قابل انفجار) را ثبت و تحلیل میکنند.
- طراحی مهندسی بهینه: در این مرحله، با توجه به دادههای جمعآوری شده و با انجام تحلیل اقتصادی-فنی، مناسبترین استراتژی کنترل (مثلاً مقایسه روش سنتی Load/Unload با روش مدرن کنترل دور متغیر VFD) انتخاب میشود. محاسبات دقیق مهندسی برای انتخاب سطح مقطع کابلها، مشخصات حفاظتی و در نهایت، انتخاب تجهیزات باکیفیت از برندهای معتبر جهانی مانند زیمنس، اَبِیبی یا اشنایدر انجام میگیرد.
- طراحی تفصیلی و مستندسازی: نقشههای شماتیک دقیق، دیاگرام سیمکشی، طرح چیدمان داخلی تجهیزات در تابلو با در نظرگیری اصول تهویه و دسترسی آسان، و لیست کامل قطعات (BOM) در این مرحله تهیه میشود.
- مونتاژ و ساخت با کیفیت بالا: تجهیزات در بدنهای با درجه حفاظتی مناسب (مانند IP54 برای مقاومت در برابر گرد و غبار) مونتاژ میشوند. سیمکشی با نظم خاص، کدگذاری و با استفاده از شینه و کابلشوهای استاندارد انجام میپذیرد. کنترل کیفیت در حین ساخت از اصول غیرقابل چشمپوشی در لیانوین است.
- مرحله تستهای جامع فنی (FAT): پیش از حمل، تابلو تحت یک سری آزمایشهای سختگیرانه قرار میگیرد: تست مقاومت عایقی با ولتاژ بالا، تست تزریق جریان برای صحهگذاری بر عملکرد دقیق رلههای حفاظتی، شبیهسازی شرایط کاری و تنظیم و کالیبراسیون دقیق سنسورها و نقطههای تنظیم (Setpoint).
سیستمهای کنترل پیشرفته در تابلو برق کمپرسور باد
سیستمهای مدرن از کنترل یکپارچه فراتر رفتهاند:
- کنترل چند کمپرسوری (Sequencing): مدیریت هوشمندانه چند کمپرسور به صورت کاسکید برای پاسخگویی به نیاز متغیر شبکه، افزایش راندمان کلی و تعادل سایش بین دستگاهها.
- مانیتورینگ از راه دور و پیشبینانه: با استفاده از ماژولهای IoT و ارتباط MODBUS TCP/IP، امکان نظارت بر عملکرد، دریافت هشدار و تحلیل روند پارامترها (مانند ساعت کار، دمای کاری، تعداد راهاندازی) از طریق تلفن همراه یا اتاق کنترل مرکزی فراهم است.
- یکپارچهسازی با Dryer و فیلترها: کنترل همزمان سیستمهای تصفیه هوای فشرده برای بهینهسازی مصرف انرژی کل سیستم.
روشهای راهاندازی کمپرسور – از ساده تا پیشرفته
انتخاب روش راهاندازی برای کمپرسور باد سه فاز (که عموماً در توانهای بالا استفاده میشود) و تک فاز (برای مصارف سبکتر) یکی از تصمیمات مهندسی مهم است و تاثیر مستقیمی بر عمر دستگاه و قبض برق دارد.
- راهاندازی مستقیم (DOL): سادهترین و کمهزینهترین روش. در این روش موتور مستقیماً به شبکه متصل میشود. مناسب کمپرسورهای تکفاز کوچک و کمپرسورهای سهفاز با توان پایین (معمولاً زیر ۷.۵ کیلووات) است. عیب اصلی آن، جریان راهاندازی بسیار بالا (معمولاً ۶ تا ۸ برابر جریان نامی) است که میتواند باعث افت ولتاژ شبکه و اعمال شوک مکانیکی به سیستم شود.
- راهاندازی ستاره-مثلث: یک روش رایج برای کمپرسورهای پیستونی سهفاز با توان متوسط. در این روش، موتور ابتدا در اتصال ستاره (با ولتاژ کاهشیافته) راهاندازی شده و پس از رسیدن به دور مناسب، به اتصال مثلث (ولتاژ کامل) میکند. این کار جریان راهاندازی را تا حدود یک سوم کاهش میدهد، اما متأسفانه گشتاور راهاندازی نیز به همین نسبت کم میشود.
- راهاندازی با سافت استارتر: این وسیله با کنترل تدریجی ولتاژ اعمالی به موتور، هم جریان و هم گشتاور راهاندازی را به صورت نرم افزایش میدهد. برای کمپرسورهای پیستونی سهفاز متوسط و بزرگ عالی است، زیرا استرس مکانیکی روی موتور، کوپلینگ و میللنگ کمپرسور را به شدت کاهش داده و عمر آنها را افزایش میدهد.
- راهاندازی و کنترل با درایو تنظیم سرعت (VFD): بهینهترین و پیشرفتهترین روش، به ویژه برای کمپرسورهای پیچی (اسکرو) سهفاز. VFD نه تنها راهاندازی نرمی ایجاد میکند، بلکه با تنظیم دقیق و پیوسته دور موتور بر اساس مصرف واقعی هوای کارخانه، فشار سیستم را کاملاً ثابت نگه میدارد. این کار باعث حذف سیکلهای پرمصرف بار/بیباری شده و تا ۴۰٪ و حتی بیشتر در مصرف انرژی صرفهجویی به ارمغان میآورد. خرید تابلو برق مجهز به VFD یک سرمایهگذاری هوشمند با بازگشت سریع سرمایه است.
خرید تابلو برق کمپرسور باد سه فاز و تک فاز از لیانوین
خرید تابلو برق از لیا نوین به معنای خرید یک «محصول از قفسه» نیست. این اقدام، شروع یک همکاری مهندسی و بلندمدت است. ما با ارائه تحلیل فنی-اقتصادی شفاف، مزایا و معایب هر روش کنترل و راهاندازی را برای شما توضیح داده و گزینه بهینه را با محاسبه دقیق نرخ بازگشت سرمایه (ROI) پیشنهاد میکنیم. محصول نهایی یک سیستم کنترل کاملاً سفارشیشده است که نه تنها با مدل خاص کمپرسور شما، بلکه با الگوی مصرف، استراتژی نگهداری و برنامه توسعه آینده کارگاه یا کارخانه شما هماهنگ است. ساخت سفارشی در لیا نوین تضمین میکند که هر چالش منحصربهفرد خط تولید شما، در طراحی تابلو برق در نظر گرفته شده است.
خدمات تخصصی لیانوین در طراحی و مونتاژ تابلو برق کمپرسور باد
شرکت لیا نوین با چندین سال تجربه موفق در حوزه برق صنعتی و اتوماسیون، خدمات کاملی در زمینه طراحی و مونتاژ تابلو برق کمپرسور باد ارائه میدهد. ما با بهرهگیری از دانش فنی روز و تجربه عملی گسترده، راهکارهای بهینه و اقتصادی برای انواع سیستمهای کمپرسور باد طراحی و تولید میکنیم. مزایای رقابتی لیا نوین عبارتند از:
- تیم مهندسی مجرب با گواهینامههای معتبر بینالمللی
- اجرای موفق بیش از ۲۰۰ پروژه در سراسر کشور
- آشنایی با آخرین تکنولوژیهای روز دنیا
- رعایت دقیق استانداردهای ساخت و مونتاژ
- استفاده از تجهیزات با کیفیت و دارای گواهینامههای بینالمللی
- سیستم کنترل کیفیت چند مرحلهای
- تضمین عملکرد بهینه و طول عمر بالای تابلوها
- مشاوره رایگان فنی و مهندسی
- طراحی و تولید سفارشی متناسب با نیاز مشتری
- گارانتی و پشتیبانی فنی بلندمدت
نمونه کارهای شرکت لیا نوین صنعت
سوالات متداول (FAQ)
1. آیا برای یک کمپرسور پیستونی کوچک تکفاز خانگی نیز نیاز به تابلو برق داریم؟
پاسخ مثبت است.حتی سادهترین تابلو برق، وظیفه حفاظت پایه از موتور در برابر اضافه بار ناشی از گیرکردن شیر یا مشکلات مکانیکی، و نیز کنترل فشار مخزن برای خاموش کردن خودکار کمپرسور پس از رسیدن به فشار حداکثر را بر عهده دارد. این کار از سوختن موتور که هزینه آن بسیار بیشتر از قیمت یک تابلو برق ساده است، جلوگیری میکند.
2. مهمترین تفاوت کنترل Load/Unload با کنترل دور متغیر (VFD) در چیست؟
در سیستمLoad/Unload، موتور کمپرسور با سرعت ثابت (معمولاً سرعت نامی) میچرخد، اما یک شیر داخلی، سیلندرها را از مدار خارج میکند تا در حالت «بیباری» قرار گیرد. در این حالت موتور انرژی مصرف میکند اما هوایی تولید نمیشود. در سیستم VFD، دور موتور به طور پیوسته کم و زیاد میشود تا دقیقاً به اندازه نیاز هوا تولید شود. بنابراین VFD از هدررفت انرژی در حالت بیباری جلوگیری کرده، فشار پایدارتری ایجاد میکند، اما هزینه اولیه بالاتری دارد که معمولاً با صرفهجویی انرژی جبران میشود.
3. آیا میتوان روی یک کمپرسور اسکرو قدیمی که سیستم Load/Unload دارد، درایو VFD نصب کرد؟
بله،یکی از خدمات تخصصی لیانوین، ارتقاء (رتروفیت) کمپرسورهای موجود است. نصب یک VFD روی یک کمپرسور اسکرو قدیمی، اغلب یکی از مقرونبهصرفهترین سرمایهگذاریها برای کاهش هزینههای برق است. مهندسین ما میتوانند پس از بررسی وضعیت فنی کمپرسور، این امکانسنجی را انجام دهند.
4. زمان تحویل یک تابلو برق سفارشی چقدر است؟
این زمان بسته به پیچیدگی پروژه متفاوت است.برای تابلوهای ساده چند روز و برای پروژههای پیچیده با سیستمهای کنترل پیشرفته ممکن است چند هفته زمان نیاز باشد. زمانبندی دقیق پس از بررسی نیازهای شما اعلام میشود.
۵. آیا خدمات بهینهسازی انرژی نیز ارائه میدهید؟
بله، لیانوین با پیادهسازی الگوریتمهای بهینهسازی پیشرفته، تا ۴۰٪ صرفهجویی انرژی را محقق میسازد.
6. تفاوت تابلو برق ساخت لیا نوین با نمونههای آماده بازار چیست؟
تابلوهای آماده اغلب برای کاربردهای عمومی و ساده طراحی شدهاند. اما تابلوهای ساخت لیا نوین سفارشی هستند، دقیقاً برای موتور و فرآیند شما بهینهسازی میشوند، از تجهیزات باکیفیتتری استفاده میکنند و قابلیت توسعه و یکپارچهسازی با سیستمهای بزرگتر را دارا هستند.
7. آیا میتوان تابلو برق قدیمی را ارتقا داد؟
بله. لیا نوین خدمات بهینهسازی تابلوهای موجود را ارائه میدهد. این کار میتواند شامل نصب درایو جدید، اضافه کردن سیستم مانیتورینگ یا ارتقای سیستم حفاظتی باشد که غالباً بازگشت سرمایه سریعی دارد.
نتیجه گیری
هوای فشرده پایدار و مطمئن، خون حیاتی در رگهای بسیاری از خطوط تولید است. دستیابی به این هدف، تنها با انتخاب یک سیستم کنترل هوشمند، دقیق و سازگار با نیازهای خاص هر صنعت ممکن میشود. شرکت لیا نوین با تکیه بر دانش فنی عمیق و تجربه اجرایی گسترده در حوزه طراحی و ساخت تابلوهای برق صنعتی و سیستمهای اتوماسیون، خود را به عنوان شریک فنی پیشرو در این عرصه معرفی میکند.
ما برای هر پروژه، با دقت و تعهدی مثالزدنی، بهترین راهکار مهندسی را ارائه داده و از اولین مرحله مشاوره تا راهاندازی و پشتیبانی بلندمدت، در کنار مشتریان خود خواهیم بود. برای دریافت مشاوره رایگان تخصصی، بازدید کارشناسی و استعلام قیمت طراحی و ساخت سفارشی تابلو برق کمپرسور باد (سه فاز و تک فاز) پروژه خود، همین امروز با متخصصان مجرب ما در لیا نوین تماس حاصل فرمایید.
