در دنیای امروز، با توجه به اهمیت صرفهجویی انرژی و نیاز به سیستمهای مطمئن آبرسانی، نقش طراحی و ساخت تابلو برق بهینه و کارآمد بیش از پیش مورد توجه قرار گرفته است. این مقاله به صورت جامع به بررسی ابعاد مختلف تابلو برق بوستر پمپ، روشهای کنترل، استانداردهای طراحی و خدمات تخصصی شرکت لیا نوین در این حوزه میپردازد.
بوستر پمپ چیست و چگونه کار میکند؟
بوستر پمپ به مجموعهای از پمپها گفته میشود که به صورت موازی به یکدیگر متصل شدهاند تا دبی و فشار مورد نیاز در سیستمهای آبرسانی را تأمین کنند. این سیستمها معمولاً از دو یا چند پمپ تشکیل شدهاند که به صورت هوشمندانه و بر اساس نیاز شبکه، روشن و خاموش میشوند.
مکانیزم عملکرد بوستر پمپ
- کنترل فشار در شبکه آبرسانی
- تأمین دبی مورد نیاز مصرفکنندگان
- کاهش مصرف انرژی از طریق بهینهسازی عملکرد
- افزایش قابلیت اطمینان سیستم با استفاده از پمپهای یدکی
کاربردهای بوستر پمپ
- سیستمهای آبرسانی ساختمانهای بلند
- شبکههای آتشنشانی و اطفاء حریق
- سیستمهای آبیاری تحت فشار
- صنایع غذایی و دارویی
- سیستمهای سرمایش و گرمایش مرکزی
مزایای استفاده از بوستر پمپ
بوستر پمپها دارای مزایای متعددی هستند که آنها را به گزینهی مناسبی برای افزایش فشار آب در سیستمهای تأمین آب تبدیل میکند. در زیر مزایای اصلی بوستر پمپها را میتوان مشاهده کرد:
- افزایش فشار آب: مزایای اصلی بوستر پمپها شامل افزایش فشار آب در خطوط تأمین آب است. این افزایش فشار میتواند در منازل، ساختمانهای تجاری، مجتمعها، صنایع و سایر مکانهایی که فشار آب کافی ندارد، بهبود ایجاد کند.
- بهبود عملکرد سیستمهای آبیاری: در سیستمهای آبیاری، بوستر پمپها بهبودی در افزایش فشار آب دارند که میتواند منجر به توزیع بهتر آب در مناطق آبیاری شود. این امر باعث افزایش بهرهوری و بهبود رشد گیاهان میشود.
- سازگاری با سیستمهای مختلف: بوستر پمپها به عنوان یک تجهیزات انعطافپذیر شناخته میشوند و میتوانند در سیستمهای تأمین آب مختلف از جمله سیستمهای شهری، صنعتی، کشاورزی و خانگی استفاده شوند.
- کاهش ضریب خودآبی: استفاده از بوستر پمپها میتواند منجر به کاهش ضریب خودآبی منطقه شود؛ به این معنا که فشار آب کافی در تمام نقاط سیستم تأمین آب فراهم میشود و از ضایعات آب جلوگیری میشود.
- نصب و استفاده آسان: بوستر پمپها به عنوان تجهیزات قابل نصب و استفاده آسان شناخته میشوند. بیشتر مدلهای بوستر پمپ دارای سیستمهای اتوماتیک هستند که به طور خودکار به کار میآیند و به راحتی تنظیم میشوند.
- حفظ تحت فشار بالا: بوستر پمپها میتوانند آب را تحت فشار بالا قرار داده و از تخریب خطوط آبی در مدت طولانی جلوگیری کنند.
- کاهش مصرف انرژی: در مقایسه با روشهای سنتی افزایش فشار آب، بوستر پمپها معمولاً کمترین مصرف انرژی را دارند و میتوانند به کاهش هزینههای انرژی کمک کنند.

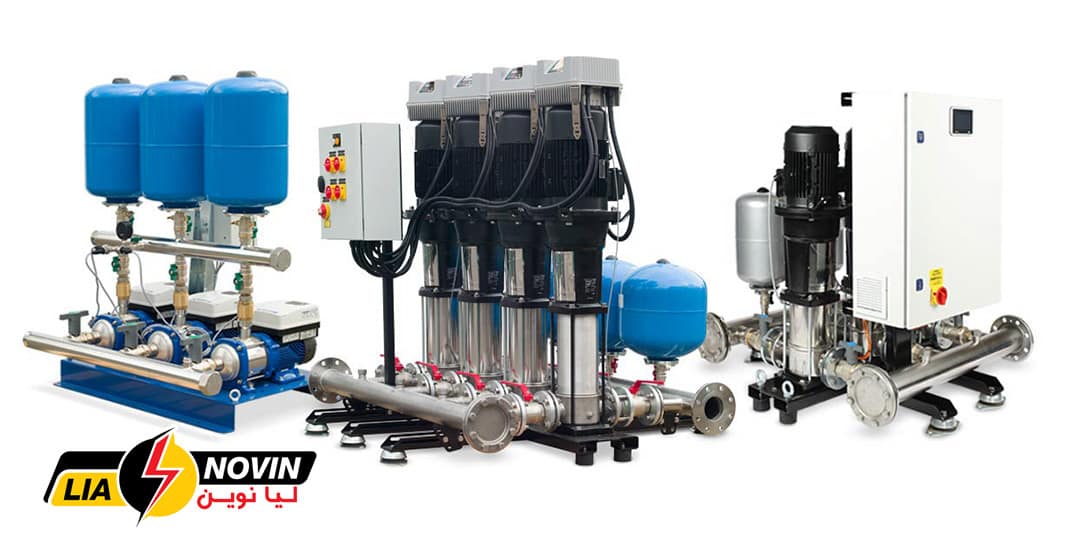

انواع مختلف بوستر پمپ
۱. بوستر پمپ دور ثابت
در این سیستم، پمپها با سرعت ثابت کار میکنند و کنترل فشار از طریق روشن و خاموش شدن پمپها انجام میشود.
مزایای بوستر پمپ دور ثابت:
- سادگی در طراحی و اجرا
- هزینه اولیه پایینتر
- تعمیر و نگهداری آسان
معایب بوستر پمپ دور ثابت:
- مصرف انرژی بالاتر
- استهلاک بیشتر تجهیزات
- کنترل کمتر دقیق فشار
۲. بوستر پمپ دور متغیر
در این سیستم از اینورتر (درایو) برای کنترل سرعت پمپها استفاده میشود که امکان تنظیم دقیق فشار و دبی را فراهم میکند.
مزایای بوستر پمپ دور متغیر:
- کاهش مصرف انرژی تا ۵۰٪
- کنترل دقیق فشار خروجی
- افزایش عمر مفید تجهیزات
- راهاندازی نرم پمپها
معایب بوستر پمپ دور متغیر:
- هزینه اولیه بالاتر
- پیچیدگی در تعمیر و نگهداری
- نیاز به تخصص فنی بیشتر
تابلو برق بوستر پمپ دور متغیر و ثابت چیست؟
یکی از مهمترین اجزای سیستمهای پمپاژ آب در ساختمانها و پروژههای صنعتی، تابلو برق بوستر پمپ است. این تابلو قلب سیستم بوستر پمپ محسوب میشود و وظیفه دارد پمپها را بهصورت هوشمند و هماهنگ روشن و خاموش کند. بهویژه در سیستمهای آتشنشانی، تابلو برق تضمین میکند که در هر لحظه فشار آب کافی برای اطفای حریق وجود داشته باشد و حتی در صورت خرابی یکی از پمپها، سایر پمپها بتوانند جایگزین شوند تا عملکرد سیستم هیچگاه قطع نشود.
تعریف و وظیفه تابلو برق بوستر پمپ
تابلو برق بوستر پمپ نه تنها فرمان روشن و خاموش شدن پمپها را کنترل میکند، بلکه شامل سیستمهای حفاظتی و مانیتورینگ نیز هست که عملکرد پمپ و تجهیزات جانبی را زیر نظر میگیرند. وظایف اصلی آن عبارتند از:
- کنترل فرمان پمپها: روشن و خاموش شدن پمپها با توجه به فشار و جریان آب، بهصورت دستی یا اتوماتیک.
- مانیتورینگ فشار و جریان آب: اطمینان از اینکه فشار آب همیشه در حد استاندارد است.
- حفاظت از موتور پمپ و تجهیزات جانبی: جلوگیری از آسیب ناشی از اضافه بار، نوسانات ولتاژ یا خطاهای فنی.
- ارتباط با سیستمهای هشدار و اتوماسیون: ارسال اطلاعات و هشدارها به مرکز کنترل یا اپراتور سیستم.
توجه: تابلوهای بوستر پمپ آتشنشانی به دلیل اهمیت در شرایط اضطراری، استانداردها و الزامات ایمنی خاصی دارند و با تابلوهای آبرسانی معمولی متفاوت هستند.

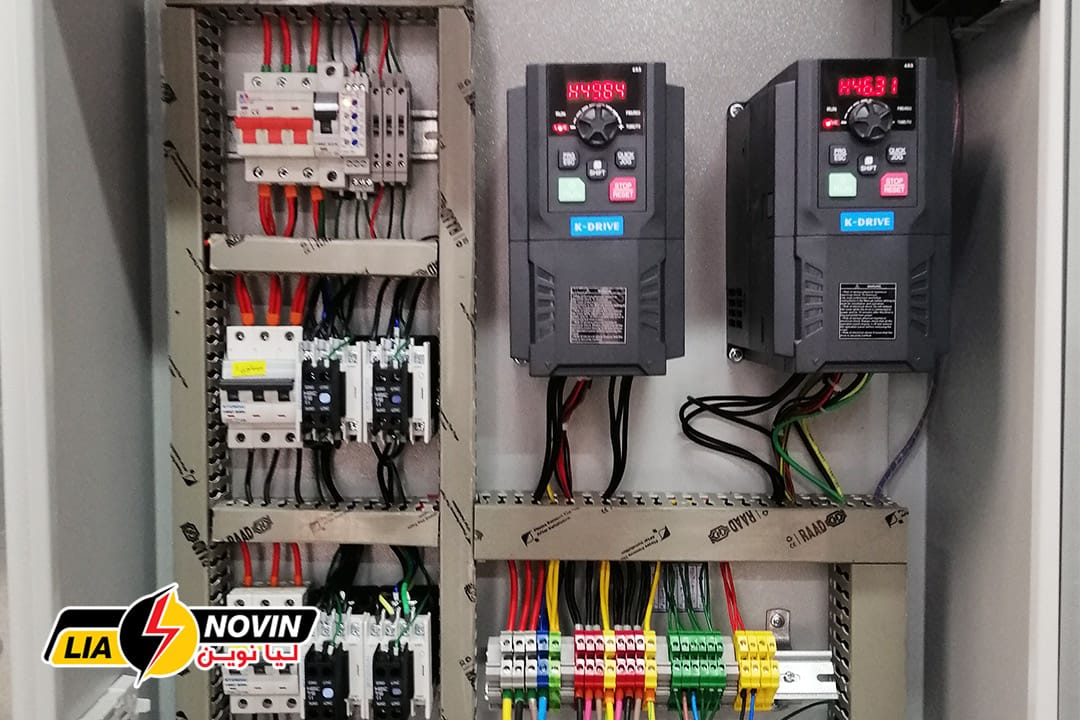

تجهیزات داخل تابلو برق بوستر پمپ دور متغیر و ثابت
تابلو برق بوستر پمپ مجموعهای از تجهیزات کنترل، حفاظت و مانیتورینگ است که عملکرد بهینه سیستم پمپاژ را تضمین میکند.
۱. بخش تغذیه قدرت
- کلیدهای هوایی (ACB) برای جریانهای بالا
- کلیدهای اتوماتیک (MCCB) برای مدارهای فرعی
- کنتاکتورهای قدرت با ظرفیت مناسب
- رلههای اضافه بار حرارتی
۲. بخش کنترل و فرمان
- PLC به عنوان هسته مرکزی کنترل
- HMI برای مانیتورینگ و تنظیم پارامترها
- سنسور فشار و دبی برای اندازهگیری پارامترهای شبکه
- رلههای کنترل فاز و عدم تعادل
۳. سیستمهای درایو و کنترل سرعت
- اینورترهای کنترل سرعت برای پمپهای دور متغیر
- سافت استارتر برای راهاندازی نرم پمپهای دور ثابت
- ماژولهای ارتباطی برای هماهنگی بین پمپها
۴. سیستمهای حفاظتی
- حفاظت در برابر اضافه بار
- حفاظت از dry running
- حفاظت در برابر نوسانات ولتاژ
- سیستم اعلام خطا و هشدار
مراحل طراحی و ساخت تابلو بوستر پمپ
1. مطالعات اولیه و آنالیز نیازها
- بررسی دقیق پارامترهای هیدرولیکی سیستم
- آنالیز پروفایل مصرف و تغییرات بار
- مطالعه شرایط محیطی و اقلیمی
- تعیین الزامات خاص مشتری
2. طراحی مفهومی
- انتخاب استراتژی کنترل بهینه
- تعیین آرایش پمپها و ترتیب عملکرد
- طراحی سیستمهای پشتیبان و اضطراری
- برآورد اولیه مصرف انرژی
3. طراحی تفصیلی
- طراحی نقشههای شماتیک دقیق
- محاسبات فنی (جریان اتصال کوتاه، انتخاب کابل)
- طراحی چیدمان تجهیزات در تابلو
- انتخاب نهایی تجهیزات
4. مستندسازی
- تهیه دفترچه راهنمای نصب و راهاندازی
- ارائه نقشههای as-built
- مستندات برنامهنویسی PLC
- دستورالعملهای تعمیر و نگهداری
سیستمهای کنترل پیشرفته در تابلو برق بوستر پمپ
1. کنترل مبتنی بر فشار سنج
- استفاده از فشار سنج مکانیکی یا الکترونیکی
- تنظیم نقاط cut-in و cut-off
- مناسب برای سیستمهای ساده
2. کنترل PID پیشرفته
- الگوریتمهای کنترل تناسبی-انتگرالی-مشتقی
- پاسخ سریع به تغییرات بار
- دقت بالا در حفظ فشار ثابت
روشهای راهاندازی بوستر پمپ دور متغیر و ثابت
۱. راهاندازی مستقیم (DOL)
- مناسب برای پمپهای کوچک با توان پایین
- سادگی در طراحی و اجرا
- هزینه پایین
۲. راهاندازی ستاره-مثلث
- مناسب برای پمپهای با توان متوسط
- کاهش جریان راهاندازی
- افزایش عمر مفید موتور
۳. راهاندازی با سافت استارتر
- راهاندازی نرم و تدریجی
- کاهش استرس مکانیکی
- مناسب برای پمپهای بزرگ
۴. راهاندازی با اینورتر (درایو)
- کنترل دقیق سرعت و فشار
- کاهش مصرف انرژی
- امکان کنترل پیچیده و پیشرفته
خدمات تخصصی لیانوین در طراحی و ساخت تابلو برق بوستر پمپ
شرکت لیا نوین صنعت با سالها تجربه در حوزه برق صنعتی و اتوماسیون، خدمات تخصصی و کاملی در زمینه طراحی و ساخت تابلو برق بوستر پمپ ارائه میدهد. ما با بهرهگیری از دانش فنی روز و تجربه عملی گسترده، راهکارهای بهینه و اقتصادی برای انواع سیستمهای پمپاژ طراحی و تولید میکنیم. مزایای رقابتی لیا نوین عبارتند از:
- تیم مهندسی مجرب با گواهینامههای معتبر بینالمللی
- اجرای موفق بیش از ۲۰۰ پروژه در سراسر کشور
- آشنایی با آخرین تکنولوژیهای روز دنیا
- رعایت دقیق استانداردهای ساخت و مونتاژ
- استفاده از تجهیزات با کیفیت و دارای گواهینامههای بینالمللی
- سیستم کنترل کیفیت چند مرحلهای
- تضمین عملکرد بهینه و طول عمر بالای تابلوها
- مشاوره رایگان فنی و مهندسی
- طراحی و تولید سفارشی متناسب با نیاز مشتری
- گارانتی و پشتیبانی فنی بلندمدت
نمونه کارهای شرکت لیا نوین صنعت
سوالات متداول
۱. مدت زمان ساخت تابلو برق بوستر پمپ چقدر است؟
مدت زمان تولید بستگی به پیچیدگی پروژه دارد، اما معمولاً بین 2 تا 4 هفته طول میکشد.
۲. گارانتی خدمات لیانوین چگونه است؟
کلیه تابلوهای تولیدی دارای 24 ماه گارانتی و ۱۰ سال پشتیبانی فنی هستند.
۳. آیا لیانوین برای بوستر پمپ دور متغیر هم خدمات ارائه میدهد؟
بله، لیا نوین توانایی طراحی و ساخت تابلو برای کلیه انواع بوستر پمپ را دارا میباشد.
۴. امکان مانیتورینگ از راه دور وجود دارد؟
قطعاً، این قابلیت در تابلو برقهای پیشرفته لیا نوین امکان پذیر شده است.
۵. تفاوت اصلی تابلوهای تولیدی لیا نوین با سایرین چیست؟
توجه به جزئیات فنی، استفاده از تجهیزات درجه یک، برنامهنویسی بهینه و پشتیبانی جامع پس از فروش از مهمترین تمایزهای ما هستند.
نتیجهگیری
طراحی و ساخت تابلو برق بوستر پمپ فرآیندی تخصصی است که موفقیت در آن مستلزم دانش فنی عمیق، تجربه اجرایی و استفاده از تجهیزات با کیفیت است. انتخاب صحیح روش کنترل و طراحی بهینه سیستم، تأثیر مستقیمی بر عملکرد، مصرف انرژی و طول عمر تجهیزات دارد.
شرکت لیا نوین با تکیه بر سالها تجربه در زمینه طراحی و تولید تابلو برق، آماده ارائه خدمات تخصصی برای کلیه پروژههای بوستر پمپ میباشد. متخصصان ما با آنالیز دقیق نیازهای شما، بهترین راهکار را طراحی و با بالاترین کیفیت تولید میکنند. برای دریافت مشاوره رایگان با کارشناسان ما در لیا نوین تماس حاصل فرمایید. ما بهترین راهکارها را برای موفقیت و رشد کسب و کار شما ارائه میدهیم.
