در هسته تپنده هر واحد صنعتی پیشرفته، موتور الکتریکی یا الکترو موتور به عنوان محرک اصلی تبدیل انرژی الکتریکی به حرکت مکانیکی ایفای نقش میکند. اما عملکرد ایمن، کارآمد و کنترلپذیر این موتورها به شدت وابسته به سیستم عصبی آنها، یعنی تابلو برق موتور الکتریکی است. خرید تابلو برق مناسب و سفارشیشده، یکی از سرنوشتسازترین تصمیمات فنی در هر پروژه صنعتی است که مستقیم بر بهرهوری، مصرف انرژی، ایمنی پرسنل و طول عمر سرمایهگذاری شما تأثیر میگذارد.
موتور الکتریکی یا الکترو موتور چیست؟

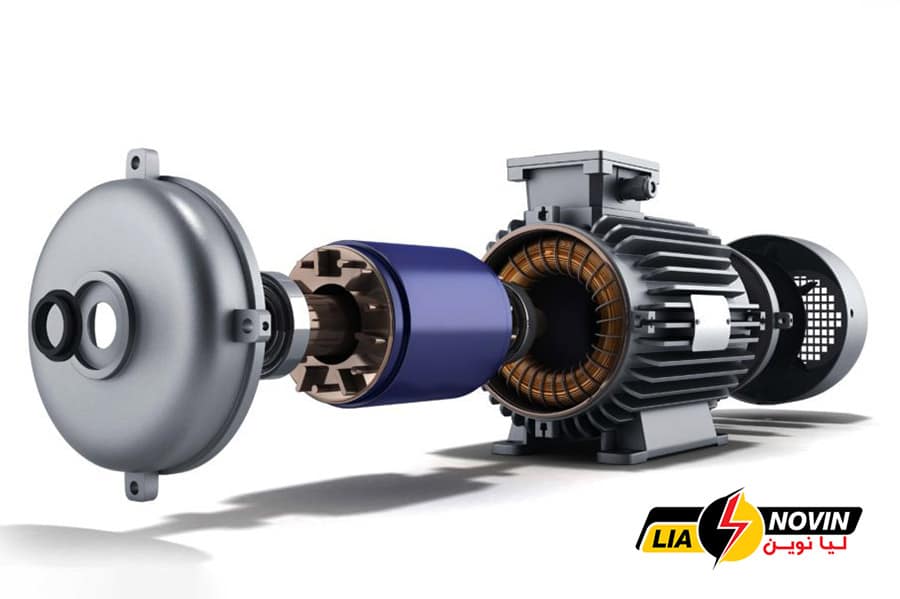

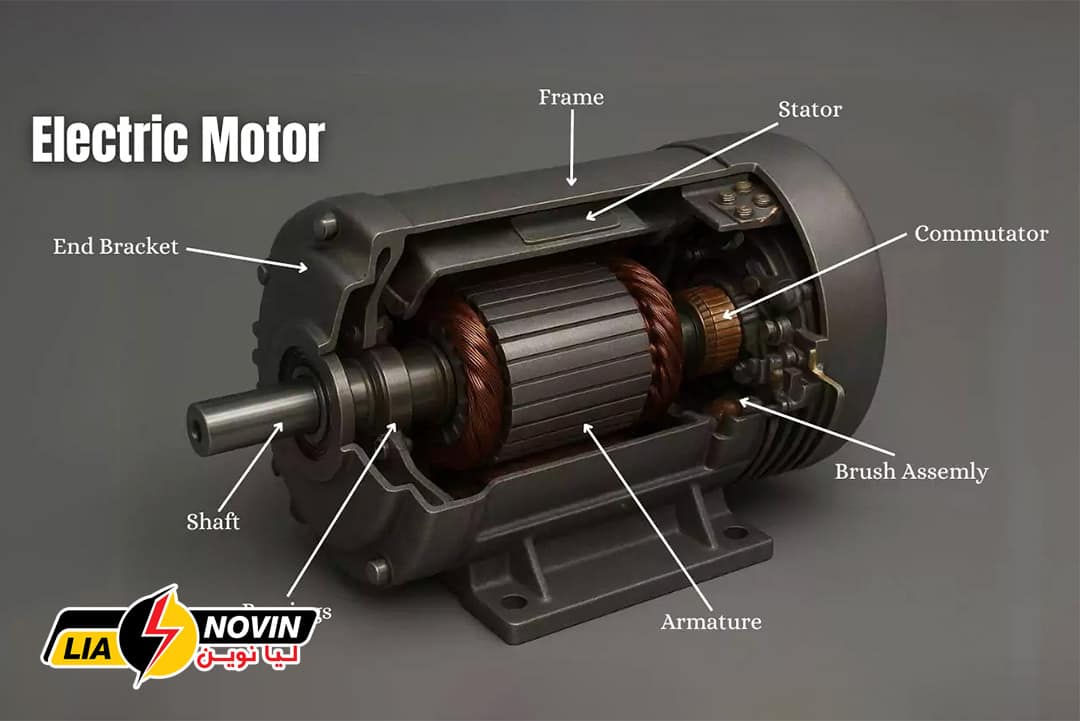

موتور الکتریکی ماشینی است که بر اساس القای الکترومغناطیسی (قانون فارادی و نیروی لورنتز) عمل میکند. با عبور جریان الکتریکی از سیمپیچهای استاتور (قسمت ثابت)، یک میدان مغناطیسی دوار ایجاد میشود. این میدان، روتور (قسمت متحرک) را به حرکت درآورده و انرژی الکتریکی را به گشتاور و چرخش مکانیکی تبدیل میکند. راندمان این تبدیل در موتورهای امروزی میتواند به بیش از ۹۵٪ برسد.
کاربردهای موتور الکتریکی در صنایع مختلف

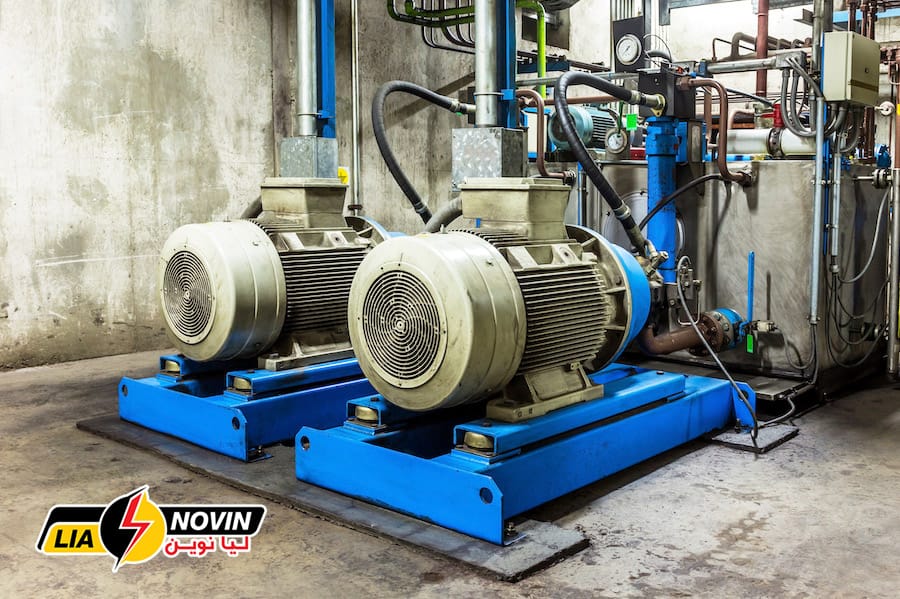

- صنایع نفت، گاز و پتروشیمی: محرک اصلی پمپهای سانتریفیوژ، کمپرسورهای گاز، میکسرهای رآکتورها و فنهای برج خنککن با توانهایی تا چندین مگاوات.
- صنایع فولاد و معدن: به حرکت درآورنده نوار نقالههای عظیم، سنگشکنها، دستگاههای نورد و فنهای دمنده کورههای القایی.
- صنایع غذایی و دارویی: راهاندازی میکسرهای استریل، پمپهای انتقال مواد غذایی، دستگاههای بستهبندی و سیستمهای سردخانه.
- تأسیسات شهری و ساختمانی: قلب تپنده پمپهای آبرسانی و آتشنشانی، سیستمهای HVAC (تهویه مطبوع)، آسانسورها و پلهبرقی.
- صنایع خودروسازی و تولید: کنترل محورهای رباتهای صنعتی، ماشینآلات CNC، پرسهای هیدرولیک و خطوط مونتاژ.
مزایای به کارگیری موتور الکتریکی یا الکترو موتور
- بهبود بهرهوری انرژی (Energy Efficiency): در مقایسه با محرکهای بخار یا احتراق داخلی.
- کاهش آلایندگی صوتی و زیستمحیطی (Noise & Emission Reduction)
- کنترل پذیری بینظیر (Precise Control): امکان تنظیم سرعت، گشتاور و موقعیت با دقت بسیار بالا.
- کاهش هزینههای تعمیر و نگهداری (Low Maintenance Cost): به دلیل طراحی نسبتاً ساده و عدم نیاز به سوخترسانی.
- انعطاف در نصب و راهاندازی (Installation Flexibility): امکان استفاده در مکانهای بسته و شرایط مختلف محیطی.
دستهبندی فنی انواع موتور الکتریکی یا الکترو موتور
انتخاب نوع مناسب موتور، اولین گام در طراحی سیستم است. در ادامه به اصلیترین انواع اشاره میکنیم:
- موتور القایی سهفاز (AC Induction Motor): پرکاربردترین نوع در صنعت.ساختاری ساده، مستحکم و کمنیاز به نگهداری دارد. برای کاربردهای با سرعت ثابت مانند پمپها، فنها و کمپرسورها ایدهآل است.
- موتور القایی تکفاز (Single-Phase AC Motor): در مکانهایی که برق سهفاز در دسترس نیست یا برای توانهای پایین(معمولاً زیر ۳ کیلووات) استفاده میشود. برای لوازم خانگی، پمپهای کوچک و غیره مناسب است.
- موتور سنکرون (Synchronous Motor): با سرعت ثابتی متناسب با فرکانس برق شبکه میچرخد.در کاربردهای نیازمند دقت سرعت بسیار بالا مانند ژنراتورها و برخی کمپرسورهای بزرگ به کار میرود.
- موتور DC (جریان مستقیم): قابلیت کنترل سرعت و گشتاور عالی دارد.در گذشته بسیار رایج بود، اما امروزه در بسیاری از کاربردها با موتورهای AC مجهز به درایو جایگزین شده است. همچنان در برخی کرینها، لوکوموتیوها و سیستمهای نیازمند کنترل دقیق استفاده میشود.
- موتور پلهای (Stepper Motor) و سروو موتور (Servo Motor): برای کاربردهای کنترل موقعیت بسیار دقیق استفاده میشوند. موتور پلهای حرکت را در گامهای زاویهای مشخص انجام میدهد. سروو موتور، با استفاده از فیدبک انکودر، توانایی قرارگیری در هر موقعیت زاویهای با دقت بسیار بالا را دارد. این موتورها در ماشینهای CNC، پرینترهای سهبعدی و رباتیک کاربرد گستردهای دارند.

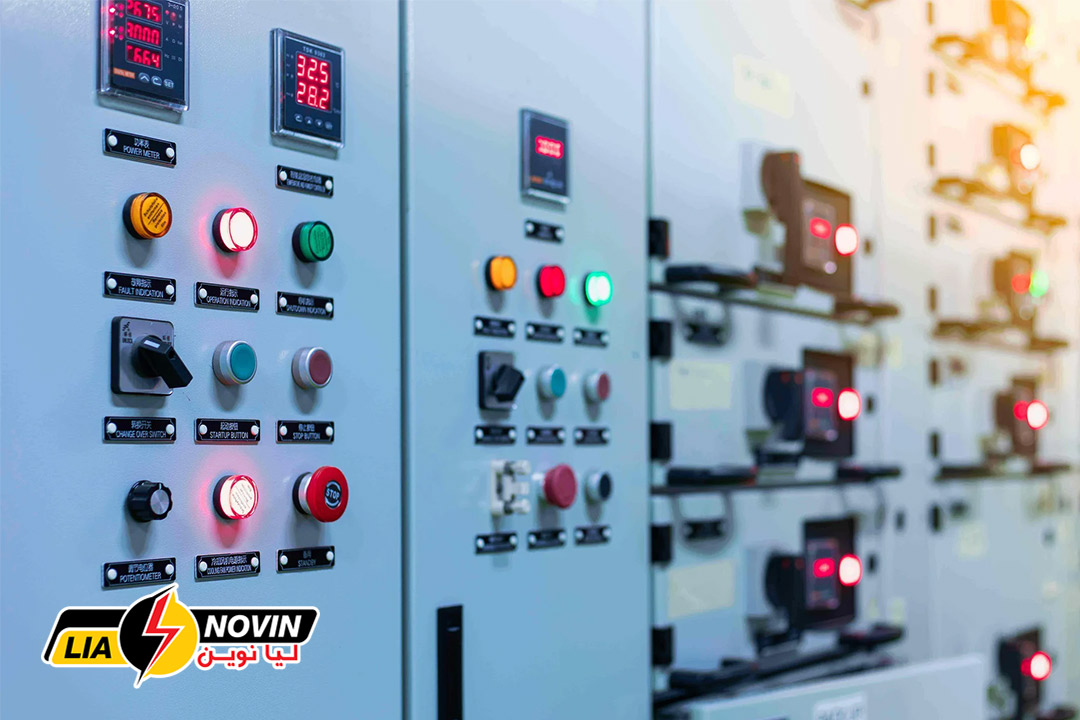

تابلو برق موتور الکتریکی یا الکترو موتور چیست؟
تابلو برق موتور الکتریکی فراتر از یک جعبه سیمکشی است. این سیستم، یک پلتفرم یکپارچه کنترلی-حفاظتی-نظارتی است که اهداف زیر را محقق میسازد:
- راهاندازی ایمن و بهینه موتور مطابق با مشخصات نامپلاک و شرایط بار.
- حفاظت جامع در برابر خطاهای الکتریکی (اتصال کوتاه، اضافه بار، خطای زمین) و مکانیکی (گیرکردن بار).
- کنترل دقیق پارامترهای عملکردی مانند سرعت، گشتاور، جهت چرخش و زمانبندی کار.
- مانیتورینگ و ارتباطات برای جمعآوری داده، نمایش وضعیت و یکپارچهسازی با سیستمهای اتوماسیون سطح بالا (SCADA/MES).
- صرفهجویی انرژی از طریق بهینهسازی نقطه کار موتور و کاهش تلفات.
تجهیزات داخل تابلو برق موتور الکتریکی
1. مدار قدرت (Power Circuit)
- کنتاکتور (Contactor): کلید الکترومکانیکی برای قطع و وصل بار سنگین. انتخاب بر اساس جریان موتور، تعداد دفعات قطع و وصل و شرایط محیطی.
- رله اضافه بار حرارتی (Thermal Overload Relay): مدلسازی اثر حرارتی جریان بر موتور. دارای Curveهای کلاس ۱۰، ۲۰، ۳۰ برای محافظت در برابر اضافه بار طولانیمدت.
- کلید حفاظت موتور (Motor Protection Circuit Breaker – MPCB): تلفیق عملکرد کلید-فیوز و رله اضافه بار در یک دستگاه.
- فیوزهای HRC: برای حفاظت نهایی در برابر اتصال کوتاه با توان قطع بسیار بالا.
2. مدار فرمان (Control Circuit)
- کنترلکننده منطقی قابل برنامهریزی (PLC): مغز دیجیتال سیستم. پردازش ورودیها (شستی، سنسور) و اجرای منطق کنترلی برای تولید خروجیها.
- منبع تغذیه سوئیچینگ (SMPS): تأمین ولتاژ پایدار DC (معمولاً ۲۴VDC) برای تغذیه PLC، سنسورها و رلهها.
- رلههای کمکی و تایمرها: برای گسترش نقطههای فرمان و ایجاد توالیهای زمانی.

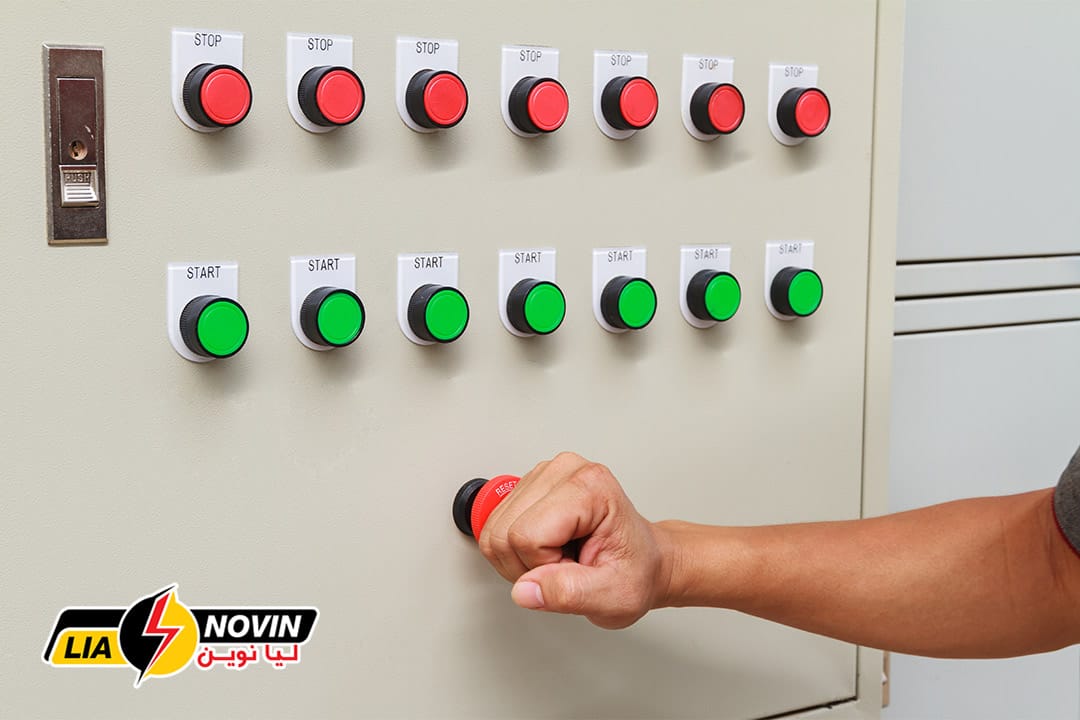

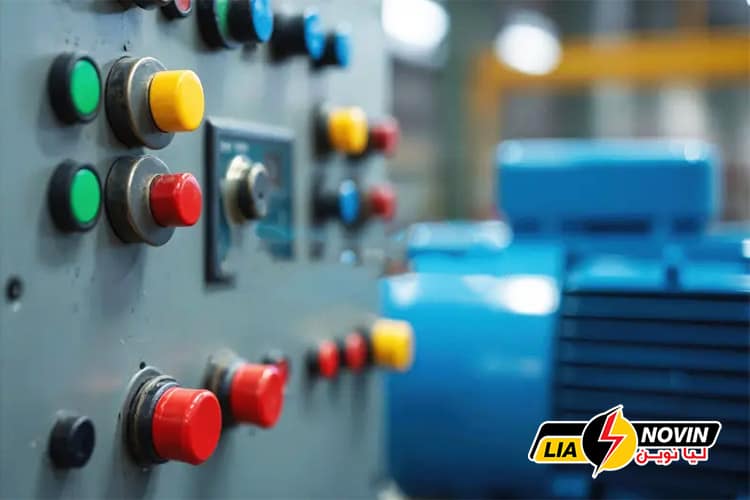

- تجهیزات عملگری و نمایش: شستیهای استاپ/استارت، سلکتورهای حالت کار، چراغهای سیگنال (رنگبندی استاندارد IEC).
3. تجهیزات اندازهگیری و مانیتورینگ
- ترانسفورماتورهای جریان و ولتاژ (CT & VT): نمونهبرداری ایمن از پارامترهای شبکه برای اندازهگیری.
- مترونهای دیجیتال: نمایش مقادیر جریان، ولتاژ، توان، انرژی و ضریب توان.
- اینترفیس ارتباطی: کارتهای ارتباطی (PROFIBUS, PROFINET, Ethernet/IP, MODBUS TCP/RTU) برای اتصال به شبکه صنعتی.
4. مبدلها (درایو – اینورتر)
- درایو کنترل سرعت متغیر (VFD/اینورتر): با تغییر فرکانس و ولتاژ خروجی، سرعت موتورهای AC را به طور پیوسته کنترل میکند. کلید صرفهجویی انرژی (تا ۶۰٪ در پمپ و فن).
- سافت استارتر (Soft Starter): با استفاده از تریستور، ولتاژ موتور را در راهاندازی و توقف به تدریج تغییر میدهد تا از افزایش جریان و ضربات مکانیکی بکاهد.
- درایو سروو (Servo Drive): کنترلر پیشرفته برای موتورهای سروو، با الگوریتمهای کنترل موقعیت، سرعت و گشتاور با فیدبک بسته.
مراحل طراحی و مونتاژ مهندسیشده تابلو برق در لیانوین
فرآیند طراحی و ساخت یک تابلو برق در شرکت لیا نوین، مطابق با استانداردهای بینالمللی و به صورت کاملاً اصولی انجام میگیرد:
1. مطالعه و آنالیز نیاز مشتری
- جمعآوری دقیق دیتاشیت موتور الکتریکی، مشخصات بار مکانیکی، چرخه کاری و شرایط محیط نصب.
- تحلیل نوع فرآیند (پیوسته، متناوب، سنگین) و تعیین کلاس duty موتور (S1 تا S10 مطابق IEC 60034).
- شناسایی الزامات خاص مشتری، استانداردهای اجباری (IEC, NEC, IEEE) و ریسکهای ایمنی.
2. طراحی مهندسی و انتخاب تجهیزات
- انتخاب بهینه روش راهاندازی بر اساس آنالیز اقتصادی-فنی (ارزیابی هزینه چرخه عمر یا LCCA).
- محاسبات فنی: جریان راهاندازی و نامی، سطح اتصال کوتاه، انتخاب سطح مقطع کابل، محاسبه افت ولتاژ.
- انتخاب نهایی تجهیزات از تأمینکنندگان معتبر (مانند Siemens, ABB, Schneider, Danfoss) با در نظرگیری قابلیت اطمینان و پشتیبانی.
3. طراحی تفصیلی و مستندسازی
- ترسیم نقشههای شماتیک تکخطه و چندخطه با نرمافزارهای تخصصی (مانند EPLAN, AutoCAD Electrical).
- طراحی چیدمان داخلی تابلو، طرحبندی شینهبندی (Busbar Layout) و مدیریت حرارتی.
- تهیه لیست قطعات (BOM)، دستورالعمل نصب و راهاندازی (IOM) و دفترچه راهنمای جامع.
4. مونتاژ، سیمکشی و کنترل کیفیت
- مونتاژ در کارخانه مجهز، با رعایت فاصلههای عایقی و خلأهای هوایی استاندارد IEC 61439.
- سیمکشی اصولی با هارنس از پیش آماده شده، کدگذاری سرسیمها و نصب سیستمهای اتصال زمین.
- کنترل کیفیت در حین ساخت (IPQC) و تستهای غیرمخرب.
5. تست و راهاندازی
- تست مقاومت عایقی (Insulation Resistance Test): با مگاومتر ۵۰۰-۱۰۰۰VDC.
- تست تزریق جریان (Primary Injection Test): برای صحهگذاری عملکرد تجهیزات حفاظتی.
- تست عملکردی (Functional Test): شبیهسازی شرایط کاری و اجرای سناریوهای کنترلی.
- تست تابلو تحت بار (Heat Run Test): برای اطمینان از عملکرد صحیح سیستم خنککنندگی.
- راهاندازی نهایی در محل (Site Commissioning): توسط مهندسین نصب و راهاندازی مجرب لیا نوین.
سیستمهای کنترل پیشرفته در تابلو برق الکترو موتور
امروزه تابلوهای برق از حالت سنتی فراتر رفته و با بهرهگیری از تکنولوژیهای نوین، هوشمندی بینظیری یافتهاند:
- کنترل با PLC: استفاده از PLC این امکان را فراهم میآورد تا منطق کنترلی پیچیده، زمانبندیهای دقیق، ارتباط با سنسورها و عملگرهای دیگر و همچنین یکپارچهسازی با سیستم SCADA سطح کارخانه به راحتی پیادهسازی شود.
- کنترل سرعت با اینورتر (VFD): اینورتر یا درایو کنترل سرعت، با تغییر فرکانس و ولتاژ اعمالی به موتور، امکان کنترل نرم سرعت، صرفهجویی چشمگیر انرژی (به ویژه در پمپها و فنها) و ایجاد گشتاور راهاندازی مناسب را فراهم میکند.
- مانیتورینگ و ارتباطات صنعتی: تابلوهای پیشرفته قابلیت اتصال به شبکههای صنعتی مانند PROFIBUS، PROFINET یا Ethernet/IP را دارند و دادههایی مانند جریان، ولتاژ، دمای موتور و وضعیت هشدارها را به اتاق کنترل ارسال میکنند.
- کنترل سروو موتور: برای کاربردهای موقعیتی با دقت بسیار بالا، سیستمهای کنترل سروو با استفاده از درایوهای خاص و فیدبک انکودر، حرکتهایی دقیق و تکرارپذیر را ممکن میسازند.
روشهای راهاندازی موتور الکتریکی یا الکترو موتور
انتخاب روش راهاندازی تأثیر مستقیمی بر طول عمر موتور، مصرف انرژی و استرس مکانیکی وارد بر سیستم دارد. اصلیترین روشها عبارتند از:
1. راهاندازی مستقیم (DOL)
- مکانیزم: موتور مستقیماً به شبکه برق متصل میشود.
- مزیت: سادگی و هزینه کم.
- معایب: جریان راهاندازی بسیار بالا (۶-۸ برابر جریان نامی)، ایجاد شوک مکانیکی.
- کاربرد: موتورهای کوچک (معمولاً زیر ۵ کیلووات).
2. راهاندازی ستاره-مثلث (Star-Delta)
- مکانیزم: موتور ابتدا در حالت ستاره (با ولتاژ پایینتر) راهاندازی شده و سپس به حالت مثلث (ولتاژ نامی) تغییر میکند.
- مزیت: کاهش جریان راهاندازی به حدود یک سوم.
- معایب: کاهش گشتاور راهاندازی، نیاز به سیمپیچ خاص در موتور.
- کاربرد: موتورهای با توان متوسط که بار در حالت راهاندازی سبک است.
3. راهاندازی با سافت استارتر (Soft Starter)
- مکانیزم: با استفاده از تریستور، ولتاژ اعمالی به موتور به تدریج افزایش مییابد.
- مزیت: کاهش نرم جریان و گشتاور راهاندازی، حذف ضربه مکانیکی، افزایش عمر موتور و کوپلینگ.
- کاربرد: پمپها، فنها، نوار نقالهها و کمپرسورهایی که نیاز به راهاندازی نرم دارند.
4. راهاندازی با اینورتر (درایو VFD)
- مکانیزم: کنترل کامل فرکانس و ولتاژ از صفر تا مقادیر نامی و بالاتر.
- مزیت: کنترل نرم سرعت و گشتاور، صرفهجویی انرژی بالا، امکان کنترل دقیق فرآیند.
- کاربرد: تمامی کاربردهای نیازمند تنظیم سرعت، به ویژه پمپها، فنها و سیستمهای انتقال.
خرید تابلو برق موتور الکتریکی یا الکترو موتور از لیا نوین
خرید تابلو برق از شرکت لیا نوین به معنای خرید آرامش، اطمینان و بهرهوری است. ما به جای ارائه محصولات آماده و عمومی، بر طراحی و ساخت کاملاً سفارشی هر تابلو بر اساس نیاز دقیق پروژه شما تأکید داریم. این رویکرد تضمین میکند که تابلو نهایی نه تنها با موتور شما، بلکه با شرایط محیطی، نوع فرآیند و الزامات کنترلی کارخانه شما هماهنگ و بهینه باشد. با خرید تابلو برق از لیانوین، شما یک شریک فنی مطمئن برای امروز و فردای کسبوکار خود انتخاب کردهاید.
خدمات تخصصی لیانوین در طراحی و ساخت تابلو برق الکترو موتور
شرکت لیا نوین با چندین سال تجربه موفق در حوزه برق صنعتی و اتوماسیون، خدمات کاملی در زمینه طراحی و مونتاژ تابلو برق میکسر صنعتی ارائه میدهد. ما با بهرهگیری از دانش فنی روز و تجربه عملی گسترده، راهکارهای بهینه و اقتصادی برای انواع سیستمهای میکسر طراحی و تولید میکنیم. مزایای رقابتی لیا نوین عبارتند از:
- تیم مهندسی مجرب با گواهینامههای معتبر بینالمللی
- اجرای موفق بیش از ۲۰۰ پروژه در سراسر کشور
- آشنایی با آخرین تکنولوژیهای روز دنیا
- رعایت دقیق استانداردهای ساخت و مونتاژ
- استفاده از تجهیزات با کیفیت و دارای گواهینامههای بینالمللی
- سیستم کنترل کیفیت چند مرحلهای
- تضمین عملکرد بهینه و طول عمر بالای تابلوها
- مشاوره رایگان فنی و مهندسی
- طراحی و تولید سفارشی متناسب با نیاز مشتری
- گارانتی و پشتیبانی فنی بلندمدت
نمونه کارهای شرکت لیا نوین صنعت
سوالات متداول (FAQ)
۱. مهمترین معیار برای خرید تابلو برق الکترو موتور چیست؟
مشخصات دقیق موتور و نوع بار مکانیکی اولویت اول است. اما نزدیکی و کیفیت خدمات پس از فروش و پشتیبانی فنی سازنده معیاری است که در بلندمدت هزینههای شما را تعیین میکند.
۲. آیا میتوان تابلو برق قدیمی را ارتقا داد؟
بله. لیا نوین خدمات بهینهسازی تابلوهای موجود را ارائه میدهد. این کار میتواند شامل نصب درایو جدید، اضافه کردن سیستم مانیتورینگ یا ارتقای سیستم حفاظتی باشد که غالباً بازگشت سرمایه سریعی دارد.
3. راهاندازی با اینورتر یا درایو همیشه به صرفه است؟
خیر. اگر موتور شما با سرعت ثابت و در نقطه بار نامی کار میکند، استفاده از اینورتر ممکن است توجیه اقتصادی نداشته باشد. اما در پمپها و فنها که نیاز به کنترل دبی یا فشار دارند، صرفهجویی انرژی با درایو به سرعت هزینه اولیه آن را جبران میکند. محاسبه ROI توسط لیانوین انجام میشود.
4. زمان تحویل یک تابلو برق سفارشی چقدر است؟
این زمان بسته به پیچیدگی پروژه متفاوت است.برای تابلوهای ساده چند روز و برای پروژههای پیچیده با سیستمهای کنترل پیشرفته ممکن است چند هفته زمان نیاز باشد. زمانبندی دقیق پس از بررسی نیازهای شما اعلام میشود.
۵. آیا خدمات بهینهسازی انرژی نیز ارائه میدهید؟
بله، لیانوین با پیادهسازی الگوریتمهای بهینهسازی پیشرفته، تا ۴۰٪ صرفهجویی انرژی را محقق میسازد.
6. تفاوت تابلو برق ساخت لیا نوین با نمونههای آماده بازار چیست؟
تابلوهای آماده اغلب برای کاربردهای عمومی و ساده طراحی شدهاند. اما تابلوهای ساخت لیا نوین سفارشی هستند، دقیقاً برای موتور و فرآیند شما بهینهسازی میشوند، از تجهیزات باکیفیتتری استفاده میکنند و قابلیت توسعه و یکپارچهسازی با سیستمهای بزرگتر را دارا هستند.
7. گارانتی خدمات لیا نوین چگونه است؟
کلیه تابلوهای ساخت لیا نوین دارای گارانتی عملکرد هستند. مدت و شرایط گارانتی بسته به نوع تجهیزات و پروژه متفاوت است و به صورت شفاف در قرارداد ذکر میشود. همچنین پشتیبانی فنی پس از گارانتی نیز ادامه مییابد.
نتیجه گیری
موتور الکتریکی، نیروی محرکه صنعت است، اما این تابلو برق است که به این نیرو، هوش، ایمنی و کارایی میبخشد. خرید تابلو برق مناسب، تصمیمی است که مستقیم بر روی بهرهوری خط تولید، هزینههای انرژی و کاهش زمان توقف تجهیزات شما تأثیر میگذارد.
